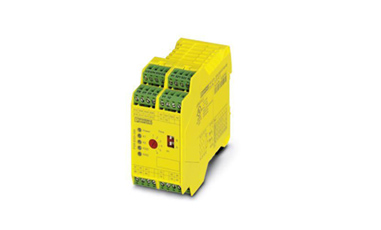

PSR-SCP-24DC/ESD/5X1/1X2/300 phoenix安全繼電器

PSR-SCP-24DC/ESD/5X1/1X2/300 phoenix安全繼電器

???????菲尼克斯安全繼電器PSR-SCP-24DC/ESD/5X1/1X2/300，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058

好評系數：

立即詢價 PSR-SCP-24DC/ESD/5X1/1X2/300 phoenix安全繼電器
菲尼克斯安全繼電器PSR-SCP-24DC/ESD/5X1/1X2/300現貨
PSR-SCP-24DC/ESD/5X1/1X2/300
產品特性
       ? 用于急停和安全門監控的安全繼電器
       ? 上限達SIL 3或4類、PL e（EN ISO 13849標準）
       ? 單通道或雙通道操作
       ? 自動或手動激活
       ? 3個常開觸點
       ? 1個常閉觸點
       ? 2個常開觸點具有固定的0.2秒至300秒關斷延遲功能
       ? 插拔式螺釘接線端子

菲尼克斯安全繼電器PSR-SCP-24DC/ESD/5X1/1X2/300介紹

       上限3個延時和2個漏碼觸點
       手動監控復位和自動復位
       上限符合3/4級，PL d/e符合ISO 13849-1，SILCL 3符合IEC 62061，SIL 3符合IEC 61508
       用于急停及安全門，也可用于評估光柵
       單通道和雙通道控制
       可調延遲時間為0.2 s ... 300 s（24個增量）
       防止設定時間誤操作（PSR-ESD-300）或防止電子保護誤操作（PSR-ESD-30）的保護性標簽

尺寸

寬度 45 mm
高度 99 mm
深度 114.5 mm

環境條件

環境溫度（運行） -20 °C ... 55 °C (注意降低值)
環境溫度（存放/運輸） -40 °C ... 70 °C
允許的上限相對濕度（操作） 75 % (平均，85%間歇，無冷凝)
上限允許濕度（存放/運輸） 75 % (平均，85%間歇，無冷凝)
上限高度 ≤ 2000 m (海平面以上)

輸入數據

額定控制電路電源電壓US 24 V DC -15 % / +10 %
額定控制電源電流IS 典型值 155 mA
US時的功耗 典型值 3.72 W
沖擊電流 200 mA (US時)
  < 40 mA (Us/Ix 至S10)
  < 150 mA (Us/Ix 至S12)
  > -60 mA (Us/Ix 至S22)
  < 40 mA (Us/Ix 至S34)
  < 40 mA (Us/Ix 至S35)
電耗量 < 40 mA (Us/Ix 至S10)
  < 50 mA (Us/Ix 至S12)
  > -40 mA (Us/Ix 至S22)
  0 mA (Us/Ix 至S34)
  < 5 mA (Us/Ix 至S35)
輸入／啟動和回饋電路的電壓 24 V DC -15 % / +10 %
典型響應時間 < 600 ms (自動啟動)
  < 70 ms (手動復位)
典型啟動時間（Us時） < 600 ms (通過A1控制時)
典型釋放時間 < 20 ms (通過 s11/S12 和 S21/S22 控制時)
  < 20 ms (通過A1控制時)
并行輸入1/2 ∞
恢復時間 < 1 s
工作電壓顯示 1 x 綠色LED
狀態顯示 4 x 綠色LED
保護電路 浪涌保護 抑制二級管
上限切換頻率 0.5 Hz
允許的導線上限總電阻 大約 22 Ω (US下的輸入和啟動電路)
延遲時間 1 ms (在A1處，在電壓驟降Us的情況下)
  上限 1.5 ms (在S10、S12；測試脈沖寬度)
  7.5 ms (在S10、S12處；測試脈沖速率)
  測試脈沖速率 = 5 x 測試脈沖寬度

輸出數據

觸點類型 5路常開安全觸點輸出
  1個信號傳輸電流通路
觸點材料 AgSnO2
上限切換電壓 250 V AC/DC (注意負載曲線)
下限值切換電壓 5 V AC/DC
限制連續電流 6 A (N/O觸點，請注意衰減)
  6 A (常閉觸點)
上限啟動電流 20 A (Δt ? 100 ms，無延時觸點)
  8 A (延時觸點)
下限值沖擊電流 10 mA
總電流值的平方 55 A2 (注意降低值)
上限額定功率值（電阻負載） 144 W (24VDC，t=0ms)
  288 W (48VDC，t=0ms)
  110 W (110 V DC, τ = 0 ms，延時觸點：77 W)
  88 W (220VDC，t=0ms)
  1500 VA (250 V AC, τ = 0 ms，延時觸點：2000 VA)
上限額定功率值（電感負載） 42 W (24 V DC, τ = 40 ms，延時觸點：48 W)
  42 W (48 V DC, τ = 40 ms，延時觸點：40 W)
  42 W (110 V DC, τ = 40 ms，延時觸點：35 W)
  42 W (220 V DC, τ = 40 ms，延時觸點：33 W)
下限值通斷容量 50 mW
機械壽命 10x 106開關次數
通斷容量（360/h周期） 4 A (24 V DC)
  4 A (230 V AC)
輸出熔斷器 10 A gL/gG (N/O觸點)
  6 A gL/gG (常閉觸點)

常規

繼電器型號 帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準
額定操作模式 100 %符合條件
凈重 430 g
安裝位置 任意
安裝類型 DIN導軌安裝
保護等級 IP20
插入位置下限值保護等級 IP54
外殼材料 PBT
外殼顏色 黃色

接線數據

連接方式 螺釘連接
可插拔 是
硬導線橫截面 0.2 mm² ... 2.5 mm²
柔性導線橫截面 0.2 mm² ... 2.5 mm²
Conductor cross-section AWG 24 ... 12
剝線長度 7 mm
螺紋 M3

安全特性參數

停止類別 0
  1
名稱 IEC 61508 - 高要求
安全完整性水平（SIL） 3 (用于SIL 2級的延時觸點)
名稱 IEC 61508 - 低要求
安全完整性水平（SIL） 3 (用于SIL 2級的延時觸點)
名稱 EN ISO 13849
性能等級（PL） e (用于PL d級的延時觸點)
目錄 4 (無延時觸點)
  3 (延時觸點)
名稱 EN 62061
安全完整性等級聲明限制 (SIL CL) 3 (用于SILCL 2延時觸點)

標準和規范

名稱 供電回路間的電氣間隙和爬電距離
標準/規程 DIN EN 50178/VDE 0160
額定絕緣電壓 250 V AC
額定過電壓／絕緣 4 kV基礎安全隔離：
所有電流通路與外殼之間
6 kV增強型隔離耐壓：
在13/14, 23/24, 33/34與保留電流通路之間
在13/14, 23/24, 33/34相互之間
污染等級 2
過電壓等級 III
電擊 15g
振動（操作） 10 Hz ... 150 Hz, 2g
符合性 符合 CE 標準
