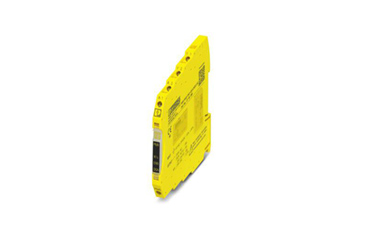

PSR-PS40-1NO-1DO-24DC-SC 菲尼克斯耦合繼電器

PSR-PS40-1NO-1DO-24DC-SC 菲尼克斯耦合繼電器

???????菲尼克斯耦合繼電器PSR-PS40-1NO-1DO-24DC-SC，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058

好評系數：

立即詢價 PSR-PS40-1NO-1DO-24DC-SC 菲尼克斯耦合繼電器
菲尼克斯耦合繼電器PSR-PS40-1NO-1DO-24DC-SC現貨
PSR-PS40-1NO-1DO-24DC-SC
產品特性
       ? 適用于SIL 3高要求和低要求的耦合繼電器
       ? 可將數字輸出信號耦合至I/O
       ? 1個啟動電流通路
       ? 1個數字量信號輸出
       ? 安全狀態關閉應用
       ? 測試脈沖濾波器
       ? 固定式螺釘連接端子

菲尼克斯耦合繼電器PSR-PS40-1NO-1DO-24DC-SC介紹

       符合IEC 61508的SIL 3
       符合強制導向觸點的EN 50205
       由于采用了集成型報警觸點，因此認證測試簡單，符合IEC 61508由于
       外殼寬度較小，僅6.8 mm
       通過設備內部鎖進行自調節
       在一個設備中同時具有手動監控復位和自動復位功能
       由于采用了控制器測試脈沖濾波，因此其使用壽命長
       1個啟用電流路徑，1個數字量信號輸出
       將失效保險控制器的數字輸出信號連接到I/O設備（閥門等），用于電氣隔離和電源適配

尺寸

寬度 6.8 mm
高度 93.1 mm
深度 102.5 mm

環境條件

環境溫度（運行） -40 °C ... 70 °C (注意降低值)
環境溫度（存放/運輸） -40 °C ... 85 °C
允許的上限相對濕度（操作） 75 % (平均，85%間歇，無冷凝)
上限允許濕度（存放/運輸） 75 % (平均，85%間歇，無冷凝)
上限高度 ≤ 2000 m (海平面以上)

電源

額定控制電路電源電壓US 24 V DC -15 % / +10 % (A1/A2)
額定控制電路電源電壓 US 20.4 V DC ... 26.4 V DC
額定控制電源電流IS 典型值 50 mA (取決于負載M1 +100 mA)
輸入電壓范圍，"0"信號 0 V DC ... 5 V DC (用于安全關斷)
輸入電流范圍“0”信號 0 mA ... 2 mA (用于安全關斷)
US時的功耗 典型值 1.2 W
沖擊電流 典型值 400 mA (Δt < 10 µs Us時)
延遲時間 上限 2 ms (在A1-A2；測試脈沖寬度)
  ≥ 100 ms (在A1-A2；測試脈沖速率)
保護電路 串聯保護，防止級性反轉 33 V抑制二級管

數字輸入

輸入名稱 啟動電路
輸入數量 2 (非安全相關啟動輸入：Y1/Y2)
沖擊電流 < 10 mA
電耗量 < 5 mA
輸入／啟動和回饋電路的電壓 24 V DC -15 % / +10 %
允許的導線上限總電阻 150 Ω

繼電器輸出：啟動電流路徑

輸出名稱 啟動電流路徑
輸出說明 每 2 個常開觸點串聯，無延遲，浮地
輸出數目 1 (安全相關的常開觸點：13/14)
觸點類型 1路啟動電流通路
觸點材料 AgSnO2
開關電壓 下限 12 V AC/DC
  上限 250 V AC/DC (注意負載曲線)
限制連續電流 6 A (高要求)
  4 A (低要求)
沖擊電流 下限 3 mA
  上限 6 A
總電流值的平方 36 A2 (注意降低值)
通斷容量 下限 60 mW
切換頻率 上限 0.5 Hz
機械壽命 10x 106開關次數
符合IEC 60947-5-1標準要求的開關容量 4 A (24 V (DC13))
  5 A (250 V (AC15))
輸出熔斷器 6 A gL/gG
  4 A gL/gG (適用于低需求應用場合)

報警輸出

名稱 M1
輸出說明 PNP
輸出數目 1 (非安全相關)
電壓 大約 22 V DC (Us - 2 V)
電流 上限 100 mA
上限啟動電流 500 mA (Δt = 1 ms Us時)
短路保護 否
輸出熔斷器 150 mA 快速熔斷

次數

典型取用時間（US 時） < 200 ms (通過A1控制時 ，自動啟動)
典型釋放時間（US 時） < 35 ms (通過A1控制時)
恢復時間 500 ms

常規

繼電器型號 帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準
額定操作模式 100 %符合條件
凈重 69.656 g
安裝位置 垂直，水平，模塊正面朝上
安裝類型 DIN導軌安裝
組裝說明 參見衰減曲線
保護等級 IP20
插入位置下限值保護等級 IP54
外殼材料 PBT
外殼顏色 黃色
工作電壓顯示 1 x黃色LED
狀態顯示 2 x 綠色LED
錯誤顯示 1 x 紅色LED

接線數據

連接方式 螺釘連接
可插拔 否
硬導線橫截面 0.2 mm² ... 2.5 mm²
柔性導線橫截面 0.2 mm² ... 2.5 mm²
Conductor cross-section AWG 24 ... 12
剝線長度 12 mm
螺紋 M3
扭矩 0.5 Nm ... 0.6 Nm

安全特性參數

停止類別 0
名稱 IEC 61508 - 高要求
安全完整性水平（SIL） 3
名稱 IEC 61508 - 低要求
安全完整性水平（SIL） 3
名稱 EN 50156
安全完整性水平（SIL） 3

標準和規范

名稱 供電回路間的電氣間隙和爬電距離
標準/規程 DIN EN 50178, EN 60079-15
額定絕緣電壓 250 V AC
額定過電壓／絕緣 安全隔離，控制電路的6 kV增強型絕緣，啟動電路，信號輸出至啟用電流路徑；4 kV/所有電流路徑和外殼間的基本絕緣
污染等級 2
過電壓等級 III
電擊 15g
振動（操作） 10 Hz ... 150 Hz, 2g
符合性 符合 CE 標準
ATEX ? II 3 G Ex nA nC IIC T4 Gc
IECEx Ex nA nC IIC T4 Gc
UL，美國／加拿大 cULus
  Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X
  Class I, Div. 2, Groups A, B, C, D, T4
GL C, EMC2
環境模擬測試 ISA-S71.04 (G3)
