DEK-REL-G24/21 菲尼克斯繼電器模塊現貨

DEK-REL-G24/21 菲尼克斯繼電器模塊現貨

???????phoenix菲尼克斯繼電器模塊DEK-REL-G24/21，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058

好評系數：

立即詢價 DEK-REL-G24/21 菲尼克斯繼電器模塊現貨

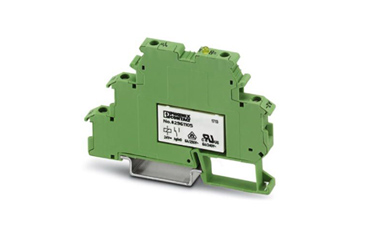

菲尼克斯繼電器模塊DEK-REL-G24/21現貨
DEK-REL-G24/21
產品特性
       ? 繼電器模塊
       ? 帶固態微型功率型繼電器
       ? 觸點（AgCdO）： 中型到大型負載
       ? 1PDT
       ? 輸入電壓24V DC
       ? 可安裝在NS 35/7.5上
       ? 模塊厚度6.2mm

菲尼克斯繼電器模塊DEK-REL-G24/21介紹

       受益于插入式橋接件EB-DIK，接線成本很低
       僅6.2 mm寬
       繼電器觸點不含鎘
       由于是轉換觸點，可接常開，也可接常閉，有助于降低容量
       開關容量高達250 V AC / 6 A
       安全隔離符合DIN EN 50178標準（VDE 0160）
       IP 67防護等級的繼電器外殼
       LED用于指示切換狀態
       輸入和輸出4 kV電氣隔離

尺寸

寬度 6.2 mm
高度 80 mm
深度 56 mm

環境條件

環境溫度（運行） -20 °C ... 50 °C
環境溫度（存放/運輸） -20 °C ... 70 °C

線圈側

額定輸入電壓 UN 24 V DC
以UN為參考的輸入電壓范圍 0.8 ... 1.1
UN下的典型輸入電流 9 mA
典型響應時間 8 ms
典型釋放時間 5 ms
保護電路 級性保護 級性保護二級管
  備用二級管 阻尼二級管
工作電壓顯示 黃色LED
額定條件下的功耗 0.22 W

觸點側

觸點類型 1PDT
開關觸點類型 單觸點
觸點材料 AgSnO
上限切換電壓 250 V AC/DC
下限值切換電壓 12 V AC/DC
下限值切換電流 10 mA
上限啟動電流 6 A
限制連續電流 6 A
上限額定功率值（電阻負載） 140 W (24 V DC)
  20 W (可用于48 V DC)
  18 W (可用于60 V DC)
  23 W (可用于110 V DC)
  40 W (可用于220 V DC)
  1500 VA (可用于250VAC)
開關容量 2 A (24 V、DC13時)
  0.2 A (110 V、DC13時)
  0.1 A (220 V、DC13時)
  3 A (24 V、AC15時)
  3 A (120 V、AC15時)
  3 A (230 V、AC15時)

概述

測試電壓繼電器線圈／繼電器觸點 4 kV AC (50Hz，1min)
操作模式 100%工作因數
機械壽命 約 107 開關次數
安裝位置 任意
組裝說明 無間距排列

連接數據

連接名稱 線圈側
連接方式 螺釘連接
剝線長度 8 mm
螺紋 M3
硬導線橫截面 0.2 mm² ... 2.5 mm²
柔性導線橫截面 0.2 mm² ... 2.5 mm²
可連接導向橫截面 AWG 24 ... 14
扭矩 0.5 Nm

連接數據2

連接名稱 觸點側
連接方式 螺釘連接
剝線長度 8 mm
螺紋 M3
硬導線橫截面 0.2 mm² ... 2.5 mm²
柔性導線橫截面 0.2 mm² ... 2.5 mm²
可連接導向橫截面 AWG 24 ... 14
扭矩 0.5 Nm

標準和規范

連接符合標準 CUL
標準/規程 IEC 60664
  EN 50178
額定絕緣電壓 250 V
額定過電壓 6 kV
絕緣 安全隔離：控制側/觸點側
污染等級 2
過電壓類別 III
