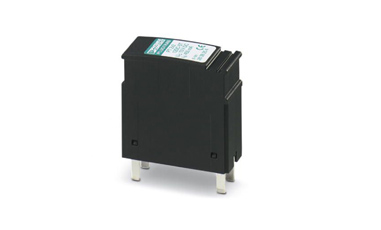

PT 2X2-12DC-ST 菲尼克斯2類電涌保護器現貨

PT 2X2-12DC-ST 菲尼克斯2類電涌保護器現貨

???????phoenix菲尼克斯2類電涌保護器PT 2X2-12DC-ST，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058

好評系數：

立即詢價 PT 2X2-12DC-ST 菲尼克斯2類電涌保護器現貨
菲尼克斯2類電涌保護器PT 2X2-12DC-ST現貨
PT 2X2-12DC-ST
產品特性
       ? PT 保護插頭
       ? 帶保護回路
       ? 用于兩個 2 線浮地信號回路
       ? 12 V DC 額定電壓
       ? HART 兼容

菲尼克斯2類電涌保護器PT 2X2-12DC-ST介紹

       插頭都可以采用CHECKMASTER進行測試
       與 PT 2x2...-BE 基座配套使用
       采用分體式設計，便于維護
       基座始終處于安裝位
       插拔式信號電路保護
       用于兩個單獨的浮地信號電路的保護
       插頭無阻抗分?jǐn)?，便于測試和維護

尺寸

高度 44.8 mm
寬度 17.5 mm
深度 51.7 mm
針距單位 1 分區
完整模塊高度 90 mm
完整模塊寬度 17.7 mm
完整模塊深度 65.5 mm

環境條件

環境溫度（運行） -40 °C ... 85 °C
保護等級 IP20

概述

外殼材料 PA 6.6
阻燃等級，符合UL 94 V-0
顏色 黑色
電氣間隙和爬電距離標準 VDE 0110-1
  IEC 60664-1
安裝類型 安裝在基座上
類型 針式
動作方向 Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
可使用CHECKMASTER軟件測試對保護器進行測試： 適用SW rev. 1.00及更高版本

保護電路

IEC 類別 C1
  C2
  C3
  D1
額定電壓 UN 12 V DC
上限持續工作電壓UC 13 V DC
  9 V AC
額定電流 450 mA (45 °C)
UC時，有效工作電流IC ≤ 5 µA
殘流IPE ≤ 1 µA (適用PT 2X2+F-BE)
  ≤ 4 µA
標稱放電電流In (8/20) µs（線芯-線芯） 10 kA
標稱放電電流In (8/20) µs（線芯-地） 10 kA
脈沖放電電流Iimp (10/350) µs 2.5 kA (每路徑)
總放電電流Itotal (8/20) µs 20 kA
上限放電電流Imax (8/20) µs（線芯-線芯） 10 kA
上限放電電流Imax (8/20) µs（線芯-地） 10 kA
輸出電壓限值1 kV/µs（線芯-線芯）波峰 ≤ 20 V
輸出電壓限值1 kV/µs（線芯-地）波峰 ≤ 450 V
輸出電壓限值1 kV/µs（線芯-線芯）靜態 ≤ 18 V
輸出電壓限值（10/700）µs（線芯-地） ≤ 450 V
輸出電壓限制（10/700） µs（線-信號地） ≤ 18 V
在In下的殘壓（線芯-線芯） ≤ 18 V
In下的殘壓（線-信號地） ≤ 450 V
殘壓lan（10/1000）µs（導線-導線） ≤ 23 V
響應時間tA（線芯-線芯） ≤ 1 ns
響應時間tA（線芯-地） ≤ 100 ns
輸入衰減aE，對稱 0.5 dB (≤ 600 kHz)
輸入衰減aE，非對稱
截止頻率fg（3dB），50 Ω 對稱系統 典型值 3 MHz
電容（線芯-線芯） 3 nF
每條路徑的電阻 2.2 Ω
電涌保護故障報警 無
電涌電流電阻（導線-導線） C2 - 10 kV / 5 kA
電涌電流電阻（導線-接地） C2 - 10 kV / 5 kA
  D1 - 2.5 kA

接線數據

連接方式 螺釘連接（與基座的連接）
螺紋 M3
緊固力矩 0.8 Nm
剝線長度 8 mm
柔性導線橫截面 0.2 mm² ... 2.5 mm²
硬導線橫截面 0.2 mm² ... 4 mm²
可連接導向橫截面 AWG 24 ... 12
