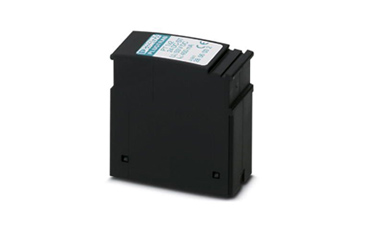

PT 1X2-24DC-ST 菲尼克斯2類電涌保護器現貨

???????phoenix菲尼克斯2類電涌保護器PT 1X2-24DC-ST，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058

好評系數：

立即詢價

菲尼克斯2類電涌保護器PT 1X2-24DC-ST現貨

產品特性

? 帶保護回路 PT 保護連接

? 用于 2 線浮地信號回路

? HART 兼容

菲尼克斯2類電涌保護器PT 1X2-24DC-ST介紹

插頭都可以采用CHECKMASTER進行測試

與 PT 1x2...-BE 基座配套使用

采用分體式設計，便于維護

基座始終處于安裝位

插拔式信號電路保護

用于浮地信號電路的保護

插頭無阻抗分?jǐn)?，便于測試和維護

尺寸

高度	45 mm
寬度	17.7 mm
深度	52 mm
針距單位	1 分區
完整模塊高度	90 mm
完整模塊寬度	17.7 mm
完整模塊深度	65.5 mm

環境條件

環境溫度（運行）	-40 °C ... 85 °C
環境溫度（存放/運輸）	-40 °C ... 85 °C
海拔	≤ 2000 m (平均海拔（標準海拔零點以上）)
保護等級	IP20

概述

外殼材料	PA 6.6
阻燃等級，符合UL 94	V-0
顏色	深黑RAL 9005
過電壓類別	II
污染等級	3
安裝類型	安裝在基座上
類型	針式
動作方向	Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
可使用CHECKMASTER軟件測試對保護器進行測試：	適用SW rev. 1.00及更高版本

附加描述

注意事項	使用以下指定的基本元件時，適用所列技術數據：
	PT 1X2+F-BE 2856126
	PT 1X2-BE 2856113

保護電路

IEC 類別	C1
	C2
	C3
	D1
額定電壓 U_N	24 V DC
上限持續工作電壓U_C	28 V DC
	20 V AC
額定電流	450 mA (45 °C)
U_C時，有效工作電流I_C	≤ 5 µA
殘流I_PE	≤ 1 µA (帶PT 1X2+F-BE)
	≤ 2 µA (帶PT 1X2-BE)
標稱放電電流I_n(8/20) µs（線芯-線芯）	10 kA
標稱放電電流I_n(8/20) µs（線芯-地）	10 kA
脈沖放電電流I_imp (10/350) µs	2.5 kA
總放電電流I_total (8/20) µs	20 kA
上限放電電流I_max(8/20) µs（線芯-線芯）	10 kA
上限放電電流I_max(8/20) µs（線芯-地）	10 kA
額定功率脈沖電流lan（10/1000）µs（線芯-線芯）	30 A
輸出電壓限值1 kV/µs（線芯-線芯）波峰	≤ 45 V
輸出電壓限值1 kV/µs（線芯-地）波峰	≤ 450 V (帶PT 1X2-BE)
	≤ 1 kV (帶PT 1X2+F-BE)
輸出電壓限值1 kV/µs（線芯-線芯）靜態	≤ 40 V
輸出電壓限值1 kV/µs（線芯-地）靜態	≤ 25 V (帶PT 1X2-BE)
	≤ 50 V (帶PT 1X2+F-BE)
在I_n下的殘壓（線芯-線芯）	≤ 40 V
殘壓lan（10/1000）µs（導線-導線）	≤ 50 V
電壓保護水平U_p（線芯-線芯）	≤ 70 V (C1 - 1 kV/500 A)
	≤ 70 V (C2 - 10 kV / 5 kA)
	≤ 60 V (C2 - 6 kV / 3 kA)
	≤ 50 V (C3 - 25 A)
電壓保護水平U_p（線芯-地）	≤ 450 V (C1 - 1 kV / 500 A 帶PT 1X2-BE)
	≤ 550 V (C2 - 10 kV / 5 kA，帶PT 1X2-BE)
	≤ 1000 V (C2 - 10 kV / 5 kA，帶PT 1X2+F-BE)
	≤ 500 V (C2 - 6 kV / 3 kA 與 PT 1X2-BE)
電壓防護等級U_p靜態（線芯-線芯）	≤ 40 V (C2 - 10 kV / 5 kA)
電壓防護等級U_p靜態（線芯-接地）	≤ 50 V (C2 - 10 kV / 5 kA，帶PT 1X2-BE)
	≤ 100 V (C2 - 10 kV / 5 kA，帶PT 1X2+F-BE)
響應時間t_A（線芯-線芯）	≤ 1 ns
響應時間tA（線芯-地）	≤ 100 ns
輸入衰減a_E，對稱	典型值 0.5 dB (≤ 1 MHz / 50 Ω)
	典型值 0.2 dB (≤ 400 kHz / 150 Ω)
	典型值 0.1 dB (≤ 70 kHz / 600 Ω)
截止頻率fg（3dB），50 Ω 對稱系統	典型值 4.5 MHz
截止頻率fg（3dB），150 Ω 對稱系統	典型值 1.5 MHz
截止頻率fg（3dB），600 Ω 對稱系統	典型值 600 kHz
電容（線芯-線芯）	典型值 1.4 nF
電容（線芯-地）	典型值 4 pF (帶PT 1X2-BE)
	典型值 2 pF (帶PT 1X2+F-BE)
每條路徑的電阻	2.2 Ω ±10 %
電涌保護故障報警	無
需要的上限備用保險絲	500 mA (T)
電涌電流電阻（導線-導線）	C1 - 1 kV / 500 A
	C2 - 6 kV / 3 kA
	C2 - 10 kV / 5 kA
	C3 - 25 A
電涌電流電阻（導線-接地）	C1 - 1 kV / 500 A
	C2 - 6 kV / 3 kA
	C2 - 10 kV / 5 kA
	D1 - 2.5 kA

接線數據

連接方式	螺釘連接（與基座的連接）
螺紋	M3
緊固力矩	0.5 Nm
剝線長度	8 mm
柔性導線橫截面	0.2 mm² ... 2.5 mm²
硬導線橫截面	0.2 mm² ... 4 mm²
可連接導向橫截面 AWG	24 ... 12
